洛氏硬度计在使用时需要注意哪些？

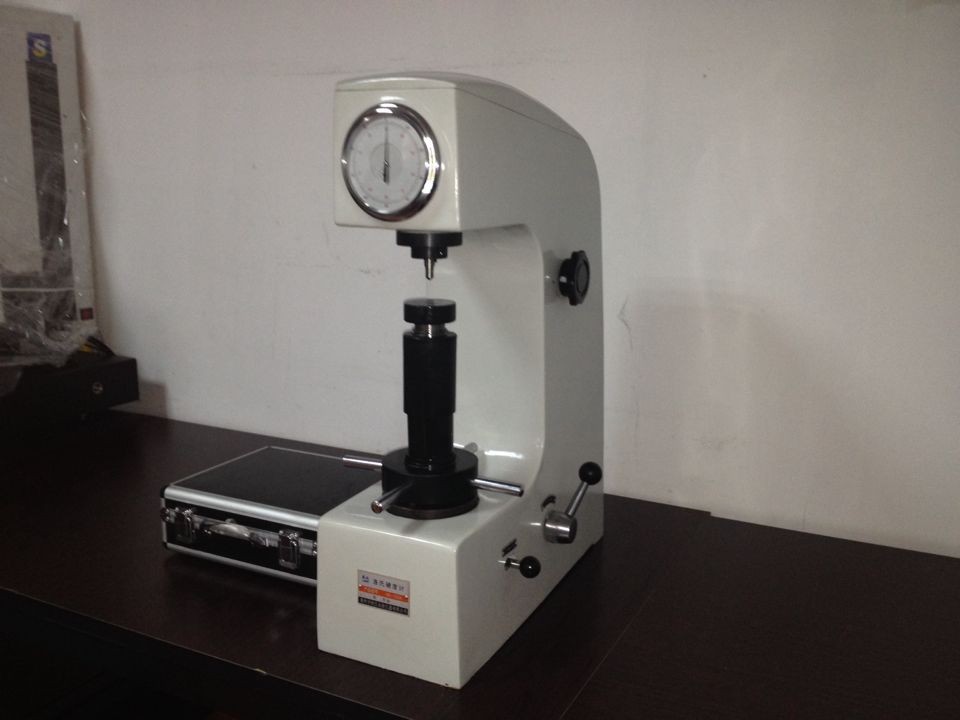

为使大家更好地使用洛氏硬度计，小编带大家来看一下洛氏硬度计所用的十点：

1、在进行硬度测试时，有关设备不应受冲击及振动，以免影响操作。

2、当硬度计检测硬度时，必须保证被测力的方向与试样的检测面垂直。注意观察，看看它们是否是垂直的。

3、在任何情况下，不得允许压头接触测试台和支架和样品。要确保样品的支撑面、支架、台面不能出现压痕。

4、检测时，应均匀、平稳地施加检测力，不可猛加检测力，否则会产生冲击和振动。

5、当施加初检力时，指针或指示线不能超出硬度计规定的范围，否则应卸下检测力，并在试样上另一位置进行检测。初始测试压力保持时间不得超过3s。

6、在调整指示值指示器达到零时，应在1至8秒内施加全部主探测力。

7、对于低硬度材料，经协商后，试验力保持时间可以延长，一般允许差2秒左右。

8、每件样品的检验点数不得少于4点，而对于批量样品，则可适当减少点数。

9、两相邻压痕中心间距至少是压痕直径的4倍，但不能小于2mm。压痕中心距试样的边缘距离至少是压痕直径的2.5倍，但不能小于1mm。

10、掌握洛氏硬度计精确的总测力保持时间，然后卸除主测力，保持初试验力，在一小段时间内稳定后，即可进行读数。
