WDS系列电子万能试验机(触摸屏)

电子万能试验机

浏览:819次 2020/03/18

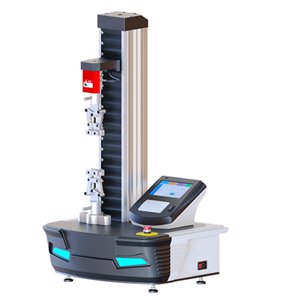

JD-WDS系列电子万能试验机(触摸屏)

一、产品概述:

电子万能试验机可对橡胶、塑料、塑胶、薄膜、纺织、纤维、纳米材料、分子材料、复合材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、轴承钢、不锈钢(以及其它硬度钢)、铸件、钢板、钢带、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验拔出力、延伸伸长率等试验。

二、性能特点:

本系统具体包含系统参数、方案设置、试样参数、打印、结果计算与显示、设备状态显示、设备控制、曲线绘制、实时数据显示、异常声光报警与信息提示等功能本试验测控系统是专为电子万能试验机配套设计的集测量、控制于一体的性能测控仪表,可进行拉伸、压缩、弯曲、剪切、撕裂、剥离等试验。软件能够完成最大力、最大变形、抗拉强度、断裂延伸率、最大力总延伸率、屈服点延伸率、断后伸长率、上下屈服强度、弹性模量、屈服点力、扯断伸长率、屈服点伸长率、断裂拉伸强度、屈服点拉伸应力、定伸应力、定力伸长率(根据用户指定定力水平)等参数的计算和实时显示,其中,定伸强度的水平值和定力水平值可以在试样参数界面,按照客户实际使用的要求输入到软件相关位置。可以计算的参数还包括抗压强度、上下压缩屈服强度、压缩弹性模量、弯曲强度、弯曲弹性模量、平均弯曲力、平均剥离力、剥离强度、最大剥离力、最小剥离力、撕裂强度、平均剪切力、剪切强度、剪切模量等力学物理性能相关参数。

力值单位切换(N、KN、g、kg、gf、kgf、Ib、Ibf、oz、ozf),变形与位移单位切换(mm、cm、m、in),单位切换设置在“试样参数”页面完成,切换完成后,主界面数值显示和结果显示数据自动换算。

三、技术参数

1. 最大试验力:50N/100N/200N/500/1000N/2000N/5000N

2. 准确度等级: 1级

3. 结构形式:单柱式结构

4. 试验力示值允许误差极限:示值的±1%以内

5. 负荷测量范围:满量程的2%~100%FS

6. 力分辨率:最大试验力的1/250000

7. 位移示值极限误差:示值的±1%以内

8. 位移最小分辨率:0.01mm

9. 横梁速度调节范围:0.01~500mm/min,具有快速粗调与慢速微调功能。测试后自动储存、可设定自动返回。

10. 横梁速度相对误差:设定值的±1%以内

11. 有效拉伸空间距离:700mm

12. 主机外形尺寸:420×280×1150mm

13. 主机重量:120kg

14. 供电电源:220V,50Hz,0.5KW

15. 控制界面:7英寸65K色超清触摸屏式操作界面

16. 试验过程及测量、显示、控制等均由数显系统自动完成

17. 过载紧急停机装置、上下行程限定装置、自动断点停机功能

四、试验机主机配置

1.强度主机一台(单臂式结构,铝合金外罩)

2.伺服调速系统及数字伺服调速电机共一套

4.精密滚珠丝杠副两套

5.精度圆弧同步减速系统一套

6.5kN精度S型负荷传感器一支

7.专用拉伸辅具一套

8.试验机控制系统及大液晶显示器一套

五、试验机软件功能介绍:

JD-WDS系列电子万能试验机(触摸屏)

JD-WDS系列电子万能试验机(触摸屏)


1. 试品资料:提供使用者设定试品数据,有宽度、厚度、直径、面积、标距等。

2.测试结束自动存档,测试完毕自动求算最大力量、屈服强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、延伸率等等。

3.软件主界面根据试验方法不同,具有7个标准参数计算功能的显示界面,分别是金属拉伸性能试验方案、橡胶拉伸试验方案、材料压缩性能试验方案、材料弯曲性能试验方案、材料剥离性能试验方案、材料剪切性能试验方案、材料撕裂性能试验方案;

4.数据实时显示:系统可同时显示4路数据,分别是力值、位移、变形、速度,触屏上电后,自动采集数据并刷新显示。力值分辨率1/250000,精度0.2%以上;

5.曲线实时显示:系统提供主界面便捷小曲线界面显示和“单图”大曲线界面显示两种方式。
